[C#] OpenCvSharp 이미지 읽어 오기

반응형

안녕하세요



코딩하는남자 코딩연습생입니다



저번 블로그에서 C#에서 OpenCv라이브러리 등록을 통한 도구항목 추가에 대해서 공유했었는데요



혹시 처음 오신분은 아래 링크에서 확인하시기 바랍니다



https://codingman.tistory.com/47



[C#] OpenCv 라이브러리 사용하기

안녕하세요 코딩하는남자 코딩연습생입니다 저번 블로그에서 OpenCV에 대한 소개글을 한번 올렸엇는데요 https://codingman.tistory.com/46 [OpenCV] OpenCVSharp 분석하기 안녕하세요 코딩하는남자 코딩연습생입..

codingman.tistory.com

이번에는 추가한 픽쳐박스 구성하는 방법, 이미지 불러오는 방법, 이미지 확대 방법에 대해서 포스팅 해보도록 하겠습니다





1. 픽쳐박스 구성 방법

   - OpenCvSharp PictureBoxIpI 콘트롤 사용 방법

  - 비쥬얼스튜디오의 도구상자에서 PictureBoxIpI 컨트로를 드래그앤드롭하여 디자인폼으로 이동 시킵니다

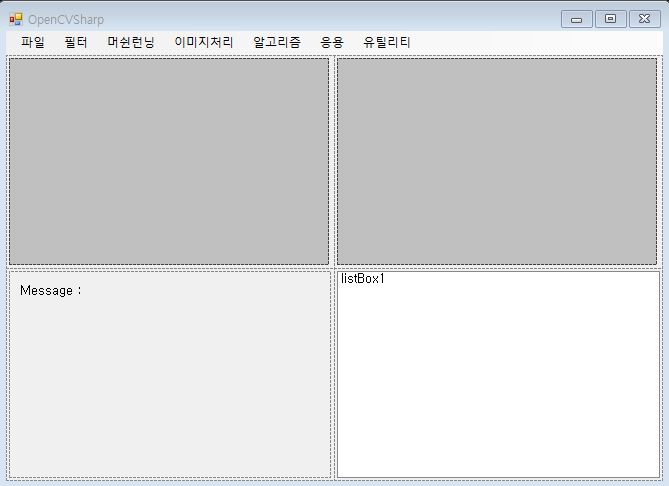

저는 이렇게 디자인 했습니다



연습하는냐고 이것저것 해보는냐고 MenuStrip과 파일 읽어올때 사용할 OpenFileDialog도 추가해줬구요



드래그 앤 드롭 시킨 PictureBoxIpI 의 속성을 설정해 볼께요

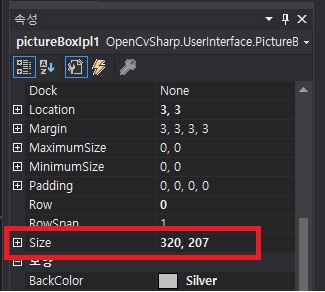

고정 크기를 사용하기 위해 사이즈를 320x207로 고정 시킵니다

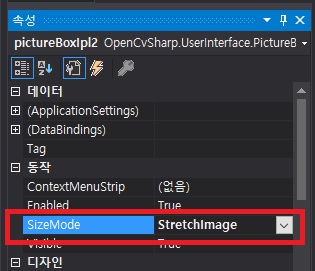

사이즈 모드에서 불러온 이미지가 사이즈 크기에 맞게 자동 조절되어 그려지도록 사이즈 모드를 StretchImage로 변경



위와 같이 설정을 하게되면 일단 PictureBoxIpI에 대한 사용할 수 있는 상태가 되었구요



[Source Code]

using OpenCvSharp;

소스 코드 작성을 위해 Form 소스에 다음과 같이 정의해줍니다



2. PictureBoxIpI 클릭으로 이미지 확대하기

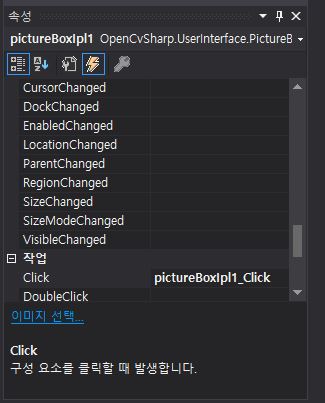

   - PictureBoxIpI의 클릭 이벤트를 설정해 주세요



   - [Source Code]

        private void pictureBoxIpl1_Click(object sender, EventArgs e)
        {
            if (pictureBoxIpl1.ImageIpl == null) return;

            using (CvWindow wind = new CvWindow("원본그림"))
            {
                wind.Image = src;
                Cv.WaitKey(0);
            }
        }

 이렇게 하게 되면 PictureBoxIpI 클릭하면 해당 불러온 이미지를 확대하여 볼수 있습니다



3. 그림 파일 읽어와서 PictureBoxIpI에 보여주기

   - 디자인에서 도구 상자 항목 중 openFileDialog를 드래그 앤 그롭하여 디자인 폼에 생성 시킵니다

   - 추가로 똑같이 도구 상자 항목 중 menuStrip을 드래그 앤 그롭하여 디자인 폼에 생성 시킵니다

   - 아래 그림과 같이 menuStrip에서 파일 -> 그림읽기를 만들어 주세요

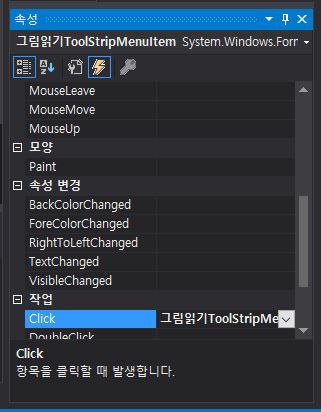

   - 그 다음 그림읽기 메뉴에 클릭 이벤트 추가

   - [Source Code]

        private void 그림읽기ToolStripMenuItem_Click(object sender, EventArgs e)
        {
            if (openFileDialog1.ShowDialog() == DialogResult.OK)  //파일 읽어 오기 추가
            {
                loadImage(openFileDialog1.FileName);
            }
            else
            {
                return;
            }

        }
        private void loadImage(String filename)
        {
            src = new IplImage(filename, LoadMode.AnyColor); //Opencv형태로 그림 파일을 읽어다 src에 저장
            pictureBoxIpl1.ImageIpl = src;
        }

   - 위의 소스코드를 사용하시면 PictureBoxIpI에 넣을 그림 파일을 선택할 Dialog창이 뜨고 파일을 선택하면

     해당 파일이 PictureBoxIpI에 보여지게 됩니다



[2019.12.30]

OpenCvSharp Dll 오류 해결하기 위한 신규 라이브러리 추가 방법

*해당 포스팅을 따라하시다가 오류 나시는 분들은 다음 링크를 통해 OpenCvSharp DLL을 변경하시기 바랍니다

https://codingman.tistory.com/49



[C#]OpenCvSharp 라이브러리 사용하기 #1

안녕하세요 저번 포스팅에 C#으로 OpenCvSharp 라이브러리를 등록하여 구현하는 포스팅을 준비하던중에 OpenCv 3,4 버전에서 오류가 발생하는 문제가 있다는 얘길 듣고 부랴부랴 포스팅 내용을 검토해봤는데 역시..

codingman.tistory.com
