[C#] OpenCvSharp 그레이 효과 주기

안녕하세요



요즘 C#으로 연습중인 OpenCv에서 불러온 이미지에 전체 그레이 효과를 주는 이벤트를



제작해 보겠습니다



C#을 통해 OpenCv 라이브러리 등록방법은 아래 링크를 확인해주세요

https://codingman.tistory.com/49

[C#]OpenCvSharp 라이브러리 사용하기 #1



그다음 C#을 통해 OpenCv 그림박스에 이미지 불러오기는 아래 링크를 확인해 주세요

https://codingman.tistory.com/48

[C#] OpenCvSharp 이미지 읽어 오기



이렇게 위의 과정을 모두 이해하셨다면 이제 이어서 불러온 이미지에 그레이 효과를 넣어보도록 하겠습니다



[디자인]

미리 만들어 놓은 MenuStepmenuStrip에 필터 -> 그레이라는 메뉴를 등록합니다



[Source Code]

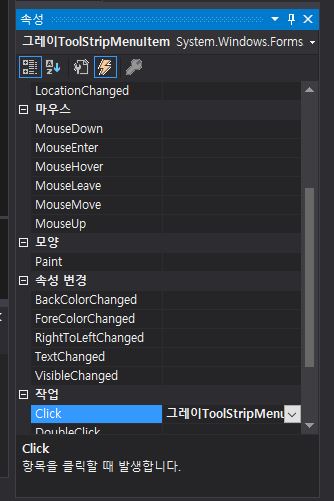

-MenuStep에서 그레이 버튼을 클릭하였을때 실행될 클릭 이벤트를 생성합니다

  - 그다음 해당 클릭 이벤트에 다음과 같이 코딩 합니다

private void 그레이ToolStripMenuItem_Click(object sender, EventArgs e)
        {
            using (gray gg = new gray())
            using (IplImage temp = gg.grayProcess(src))
            {
                result = temp.Clone();

            }
            pictureBoxIpl2.ImageIpl = result;

        }

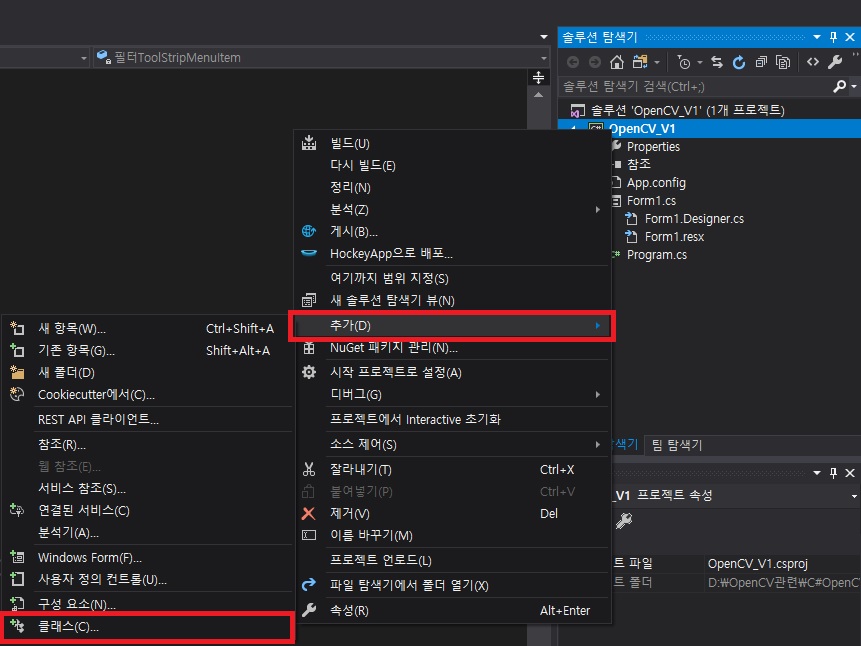

 - 그다음 이미지 필터 기능을 쉽게 구별할수 있도록 그레이 클레스를 생성합니다





  - 생성된 gray.cs 파일에 다음과 같이 코딩합니다

  [Source Code]

using System;
using System.Collections.Generic;
using System.Text;
using OpenCvSharp;

namespace OpenCV_V1
{
    class gray : IDisposable
    {
        IplImage subgray;

        public IplImage grayProcess(IplImage src)
        {
            subgray = new IplImage(src.Size, BitDepth.U8, 1);
            Cv.CvtColor(src, subgray, ColorConversion.BgrToGray);

            return subgray;
        }

        public void Dispose()
        {
            if (subgray != null) Cv.ReleaseImage(subgray);
        }

        public IplImage ThresholdProcess(IplImage src)
        {
            subgray = new IplImage(src.Size, BitDepth.U8, 1);  //메모리 확보
            Cv.CvtColor(src, subgray, ColorConversion.BgrToGray); //그레이로 변환
            Cv.Smooth(subgray, subgray, SmoothType.Gaussian, 5);  //가우시안 스무스 주기
            Cv.Threshold(subgray, subgray, 120, 255, ThresholdType.Binary);  //120은 기준이 될 임계치

            return subgray;
        }

        public IplImage BuildCanny(IplImage src)
        {
            subgray = new IplImage(src.Size, BitDepth.U8, 1);  //메모리 확보
            Cv.CvtColor(src, subgray, ColorConversion.BgrToGray);   //그레이로 변환

            Cv.Canny(subgray, subgray, 80, 255);

            return subgray;
        }

        public IplImage BuildSobel(IplImage src)
        {
            subgray = new IplImage(src.Size, BitDepth.U8, 1);//메모리 확보
            Cv.CvtColor(src, subgray, ColorConversion.BgrToGray); //그레이로 변환

            Cv.Sobel(subgray, subgray, 1, 0, ApertureSize.Size3);

            return subgray;
        }

        public IplImage BuildLaplace(IplImage src)
        {
            subgray = new IplImage(src.Size, BitDepth.U8, 1);//메모리 확보
            using (IplImage temp = new IplImage(src.Size, BitDepth.S16, 1))
            using (IplImage graytemp = new IplImage(src.Size, BitDepth.U8, 1))
            {
                Cv.CvtColor(src, graytemp, ColorConversion.BgrToGray); //그레이로 변환

                Cv.Laplace(graytemp, temp);
                Cv.ConvertScaleAbs(temp, subgray);
                return subgray;
            }
        }
    }
}



- 이렇게 한뒤 실행하면 다음과 같은 효과를 나타낼수 있습니다
